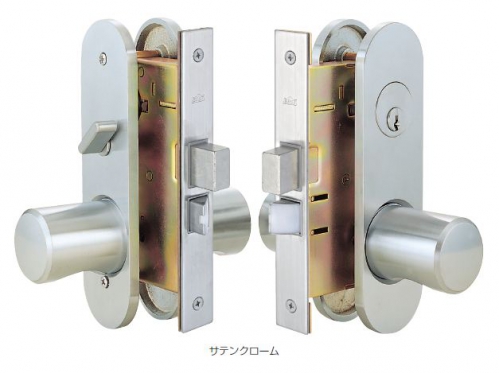

BE-2202W-20/B2

ﾉﾌﾞ錠 20型長座B2

商品コード	2202W-20/B2
材質	黄銅
色・仕上げ	黄銅磨き
ｼﾘﾝﾀﾞｰ	6本ﾋﾟﾝ
ｷｰｼｽﾃﾑ	同一ｷｰ､ﾏｽﾀｰｷｰ､ｸﾞﾗﾝﾄﾞﾏｽﾀｰｷｰ､逆ﾏｽﾀｰｷｰ
化　粧　座	小判座(B1)､長座(B2)､丸座(RO)

標準価格(単価、税別): ￥33,000

【備考】

･ｼﾘﾝﾀﾞｰねじ込み方式
　ﾄﾞｱ面よりｼﾘﾝﾀﾞｰの出が少なくすっきりします｡(8～10mm)
　　※機能記号W(両面ｼﾘﾝﾀﾞｰ錠)の場合は13mm程度になります｡
　ｼｭﾗｰｹﾞ社製のｼﾘﾝﾀﾞｰ装着可能です｡
･試験ﾃﾞｰﾀ
　ﾃﾞｯﾄﾞﾎﾞﾙﾄの押込み　　　　　 10000N
　ﾗｯﾁﾎﾞﾙﾄの側圧　　　　　　　 6000N
　　　[1N(ﾆｭｰﾄﾝ)=約0.1kg]
　施錠･解錠繰返し試験　　　　　　　30万回
　ﾗｯﾁﾎﾞﾙﾄの開閉繰返し試験　　　10万回
･ﾀﾞﾌﾞﾙﾛｯｸ式
　ｷｰまたはｻﾑﾀｰﾝにて施錠時､ﾃﾞｯﾄﾞﾎﾞﾙﾄが突出(20mm)すると
　同時にﾗｯﾁﾎﾞﾙﾄ及びﾉﾌﾞも固定されます｡(ﾀﾞﾌﾞﾙﾛｯｸ)
　更にﾉﾌﾞも固定される新機能採用により施錠･解錠が確認できます｡
･ﾃﾞｯﾄﾞﾎﾞﾙﾄ切断防止機能付
　ﾃﾞｯﾄﾞﾎﾞﾙﾄ内部に焼入鋼ﾋﾟﾝを内蔵し､切断はほとんど不可能です｡
･ｹｰｽ振れ止め防止機能付
　装飾材(長座､丸座等)のｽﾀｯﾄﾎﾞﾙﾄがｹｰｽの振れを保持しています｡
･ﾉｲｽﾞﾚｽｽﾄﾗｲｸ付
　施工後､ﾄﾛﾖｹを調整することにより､ﾄﾞｱのｶﾞﾀつきをなくすことができます｡
　取付ﾈｼﾞを緩めるだけで操作できます｡
　調整範囲　左右6mm

サイズ

ﾊﾞｯｸｾｯﾄ	ﾄﾞ　ｱ　厚
64 mm	36～42 mm

化粧座
図面1
図面2
図面3
ファンクション表

2202W-20/B2の他の商品

商品	材質	色	サイズ		定価(単価)
BE-2202W-20/B2-1 ﾉﾌﾞ錠 20型長座B2	黄銅	ｻﾃﾝｸﾛｰﾑ	ﾊﾞｯｸｾｯﾄ	ﾄﾞ　ｱ　厚	￥36,600
BE-2202W-20/B2-1 ﾉﾌﾞ錠 20型長座B2	黄銅	ｻﾃﾝｸﾛｰﾑ	64mm	36～42mm	￥36,600
BE-2202W-20/B2-2 ﾉﾌﾞ錠 20型長座B2	黄銅	古代ﾌﾞﾛﾝｽﾞ	ﾊﾞｯｸｾｯﾄ	ﾄﾞ　ｱ　厚	￥36,600
BE-2202W-20/B2-2 ﾉﾌﾞ錠 20型長座B2	黄銅	古代ﾌﾞﾛﾝｽﾞ	64mm	36～42mm	￥36,600
