いらっしゃいませ!

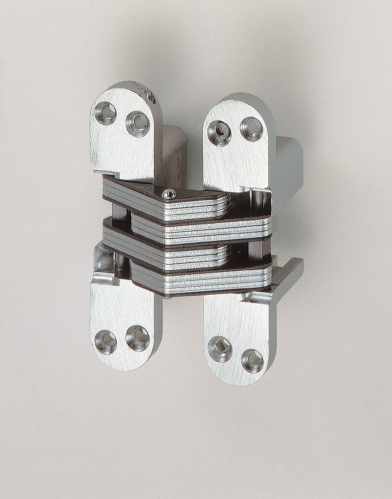

JG0200-07SC

カクシ丁双 0200 サテンクローム 117.5

添付資料

商品コード
JG0200-07SC
材質
ダイカスト
色・仕上げ
サテン クローム
標準価格(単価、税別): ¥18,640
【備考】
使い方
1.扉の重量と幅をグラフ①とグラフ②から選び点をうちます。
2.選んだ2つの点を直線で結び、そのまま延長して下の表の線“A”までおろし、
その点を“a”とします。
3.“a”より垂直に線をおろし、その線と表中の数字(丁番の必要数)が入った部
分が交わることにより丁番のタイプと数を選択出来ます。同時に最小扉厚の確
認も可能です。

サイズ

A
B
C
C
H
P1
P2
t
X
117.5 mm 69.1 mm 25.4 mm 65.9 mm 36.5 mm 92 mm 43 mm 11.9 mm X≦6.5 mm
  • 図形
  • 木製扉の場合
  • 金属製扉の場合
  • 図形

JG0200の他の商品

商品 材質 サイズ 定価(単価) 単位
ダイカスト サテン クローム
A
B
C
¥3,080
43mm
29mm
11mm
ダイカスト サテン クローム
A
B
C
¥3,240
45mm
35mm
13.2mm
ダイカスト サテン クローム
A
B
C
¥4,380
60mm
35mm
13.2mm
ダイカスト サテン クローム
A
B
C
¥4,300
70mm
43mm
16.1mm
ダイカスト サテン クローム
A
B
C
¥11,520
100mm
53.2mm
20mm
ダイカスト サテン クローム
A
B
C
¥12,160
95.3mm
51.6mm
19.1mm
ダイカスト サテン クローム
A
B
C
¥21,060
117.5mm
79.4mm
28.6mm
ダイカスト サテン クローム
A
B
C
¥35,640
139.7mm
96.8mm
34.9mm
