いらっしゃいませ！

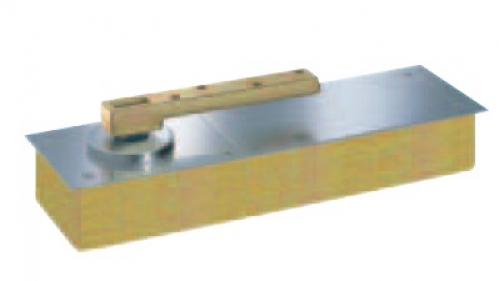

NS-HS-501

ﾌﾛｱﾋﾝｼﾞ 中心吊り自由開き ｽﾄｯﾌﾟ付

添付資料

■特長 ●木製、アルミなどの軽量ドアやスチールドアに幅広く適応。 ●幅100mmのスリム設計。　 　フロント用の狭いアルミ枠に対応。 ●浅いスラブに対応する薄型タイプ。 ●自由開きの閉扉速度調整は2バルブ方式。 ●一方開きの閉扉速度調整は3バルブ方式。 　ドアを締まり間際2°～3°から確実に閉鎖するラッチング速度の調整が可能。　 　電気錠使用ドア・エアタイトドア等に最適です。 ●自由開きと一方開きは同形状で同じ納り。 ●本体移動調整型。 　ドア幅方向及び召合せ調整っはドア吊込みあとでも可能。 ●ZⅠ型トップピボットはドア上部移動調整型。 　ドアと堅枠の隙間（チリ）はトップピボットドア側で調整が可能。（ドア幅方向調整） ●き惑星・木製ドア用KWトップピボットは幅25mm設計。 ●自由開きには開き角度90°辺りで制動力のあるCFタイプもあります。（オプション） 　一方開きは標準装備。 ●自由開きには95°以上開かない開き角度制限タイプもあります。（オプション） ●一方開きには左右勝手があります。
商品コード
 HS-501
材質
色・仕上げ
ドア重量(kg以下)
 15～45
備考
 本体移動調整型
標準価格(単価、税別): ￥20,770
【備考】
注）1．自由開きには開き角度90°辺りで制動力のあるCFタイプもあります。(オプション)
　　　　ご注文の際は、品番の後にCFを付けてください。発注例：HS-522CF
　　2．自由開きには95°以上開かない開き角度制限タイプもあります。(オプション)
　　　　ご注文の際は、品番の後に-95°を付けてください。発注例：HS-522‐95°
　　3．トップピボット逆取付もあります。(オプション)
　　　　ご注文の際は、品番の後にトップ逆つけを付けて下さい。　発注例：HS-522トップ逆付
　　4．木製枠・木製ドア用（W)もあります。（オプション）
　　　　ご注文の際は、品番の後にWを付けて下さい。　発注例：HS-522W
　　5．スチール枠・木製ドア用（SWD)もあります。（オプション）
　　　　ご注文の際は、品番の後にSWDを付けて下さい。　発注例：HS-522SWD
　　6．アクアヒンジはP.36をご参照下さい。
　　7．石張りフロアヒンジ（I)、じゅうだん張りフロアヒンジ（J)はP.35・36をご参照下さい。
　　8．ZⅠ型トップピボット・通線用トップピボット・GM型トップピボットはP.37をご参照下さい。
　　9．KWは木製枠・木製ドア用型です。
　　10．一方開きには左右勝手があります。

サイズ

適用ドア寸法　DW×DH
450～800×1800 mm
  • 閉扉速度調整、ラッチング調整（一方開きのみ）
  • ドア閉鎖位置の調整(召合せ調整)
  • ドアと堅枠の隙間(チリ)調整(ドア幅方向調整)

H-501・H-511・H-522 H-505・H-515・H-525の他の商品

商品 材質 色 サイズ 定価(単価) 単位
NS-H-501
適用ドア寸法　DW×DH
￥20,770 台
450～800×1800mm
NS-H-505
適用ドア寸法　DW×DH
￥23,440 台
450～800×1800mm
NS-H-511
適用ドア寸法　DW×DH
￥21,130 台
900×2100mm
NS-H-515
適用ドア寸法　DW×DH
￥24,250 台
900×2100mm
NS-H-522
適用ドア寸法　DW×DH
￥22,690 台
950×2100mm
NS-H-525
適用ドア寸法　DW×DH
￥25,820 台
950×2100mm
NS-HS-505
適用ドア寸法　DW×DH
￥23,440 台
450～800×1800mm
NS-HS-511
適用ドア寸法　DW×DH
￥21,130 台
900×2100mm
NS-HS-515
適用ドア寸法　DW×DH
￥24,250 台
900×2100mm
NS-HS-522
適用ドア寸法　DW×DH
￥22,690 台
950×2100mm
NS-HS-525
適用ドア寸法　DW×DH
￥25,820 台
950×2100mm
